أنبوب الحفر للحفارة الاتجاهية الأفقية

مواصفات أنبوب الحفر المصنوع لآلة Vermeer HDD

نموذج الآلة	التوصيل	أبعاد أنبوبة الحفر					درجة التبريد و التصليب	الحد الأدنى لإنحناء الشعاع (m)	الحد الأقصى للعزم الدوراني (Nm)
		أنبوبة OD (mm)	سمك الجدار (mm)	القطر الخارجي الكلي (mm)	طول التشغيل (mm)	الوزن (kg)
D7×11, D9X13	1 عصا الحريق	42	6.5	48	1829	12	S135	29	2000
D10X14, D10X15	1 عصا الحريق	42	6.5	48	3048	20	S135	29	2000
D16×20, D18×22	1 عصا الحريق	48	6.5	54	3048	23.5	S135	30	3000
D24X26	1 عصا الحريق	54	7	57	3048	25	S135	31	4000
D24×40	1 عصا الحريق	60.3	7.5	66.7	3048	35	S135	33	6300
D40X40	1 عصا الحريق	60.3	7.5	66.7	4572	50	S135	33	6300
D33×44, D36×50	1 عصا الحريق أو 2	60.3	7.5	70	3048	36	S135	33	6772
D33×44, D36×50	1 عصا الحريق أو 2	60.3	7.5	70	4572	51	S135	33	6772
D36×50	1 عصا الحريق	60.3	7.5	70	3048	36	S135	33	6772
D36×50	1 عصا الحريق	60.3	7.5	70	4572	51	S135	33	6772
D36×50	1 عصا الحريق	66.7	8	78	3048	40	S135	40	9000
D36×50	1 عصا الحريق	66.7	8	78	4572	55	S135	40	9000
D50×100/Uni60×70	1 عصا الحريق	73	10	83	3048	55	S135	51	16000
D50×100	1 عصا الحريق	73	10	83	4572	78	S135	51	16000
D50×100/D80×100	1 عصا الحريق	89	10	92	4572	96	S135	72	18000
D100×120	2 عصا الحريق	89	10	104	6096	130	S135	72	24000
D100×120	1 عصا الحريق	89	11.5	111.5	6096	150	S135	80	27000

موصفات أنبوبة الحفر المصنوعة لآلة Ditch Witch HDD

نموذج الآلة	التوصيل	أبعاد أنبوبة الحفر					درجة التبريد و التصليب	الحد الأدنى لإنحناء الشعاع (m)	الحد الأقصى للعزم الدرواني (Nm)
		الأنبوبة OD (mm)	سمك الجدار (mm)	القطر الخارجي الكلي (mm)	طول التشغيل (m)	الوزن (kg)
JT820/920	DW	42	6.5	50.8	2	13	S135	26	2000
JT920L	DW	42	6.5	50.8	3	21	S135	26	2000
JT1720 /1720M1	DW	52	6.5	63	3	25	S135	30	3200
JT2020M1	DW	60	7.5	66.7	3	35	S135	33	6300
JT2720	DW	60	7.5	70	3	36	S135	33	6772
JT2720M1/3020M1	DW	68	8	76	3	40	S135	33	7000
JT4020	DW	73	10	82.5	4.5	51	S135	51	16000
JT4020M1	DW	83	9	89	4.5	84	S135	65	18000
JT7020 /8020	DW	89	10	101.6	4.5	100	S135	72	24000

مواصفات أنبوبة الحفر المصنوعة لآلة Case HDD

نموذج الآلة	التوصيل	أبعاد أنبوبة الحفر					درجة التبريد و التصليب	الحد الأدنى لإنحناء الشعاع (m)	الحد الأقصى للعزم الدرواني (Nm)
		الأنبوبة OD (mm)	سمك الجدار (mm)	الوصل OD (mm)	طول التشغيل (m)	الوزن (kg)
Case 6030	Case	60.3	7.5	66.7	3.048	35	S135	33	6300

مواصفات أنبوبة الحفر المصنوعة لآلة Brand HDD الصينية

الحجم	التوصيل	أبعاد أنبوبة الحفر					درجة التبريد و التصليب	الحد الأدنى لشعاع الإنحناء (m)	الحد الأقصى للعزم الدوراني (Nm)
		الأنبوبة OD (mm)	سمك الجدار (mm)	القطر الخارجي الكلي (mm)	طول التشغيل (mm)	الوزن (kg)
50×2000mm	DH50	50	6.5	57	2000	20	S135	29	3000
60×3000mm	DH60-1	60	6.5	66.7	3000	35	S135	33	6300
60×3000mm	DH60-1	60	6.5	70	3000	35	S135	33	6300
73×3000mm	NC23(DH23)	73	7.5	80	3000	45	S135	45	13000
73×3000mm	NC26 (2 3/8IF)	73	10	87	3000	55	S135	51	16000
83×3000mm	1 عصا الحريق D80	83	9	92	3000	58	S135	65	18000
83×4500mm	1 عصا الحريق D80	83	9	92	4500	84	S135	65	18000
89×4500mm	NC31(2 7/8IF)	89	10	104.8	4500	100	S135	72	24000

مواصفات أنبوب الحفر للحفارة الاتجاهية الأفقية
إن سلك أنبوبة الحفر لديها إثنين من مناطق تحمل القوة من أجل تقليل المقامة أثناء البناء. يتم تقديمها بشكل خاص من أجل العزم الدوراني، ولقد تم تصميم عمود الحفر بقطر داخلي كبير من أجل حفر السائل لتجنب تشوه السلك.

1. جانب تحمل القوة A
2. جانب تحمل القوة B

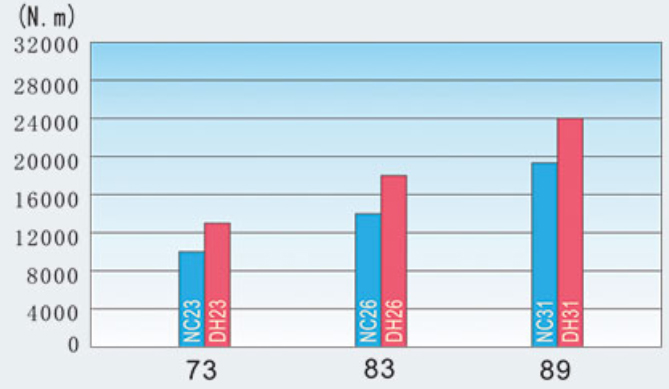

مقارنة الخاصية الميكانيكية بين وصلات DH و وصلات API

أبعاد وصلات أنبوب الحفر (mm)

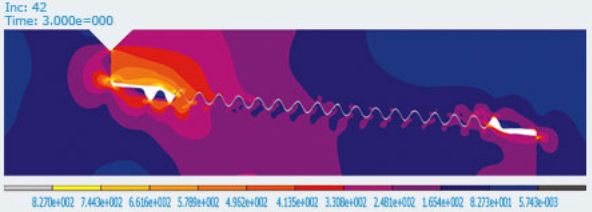

وصلات DH

وصلات API
